IGBT 分離器件

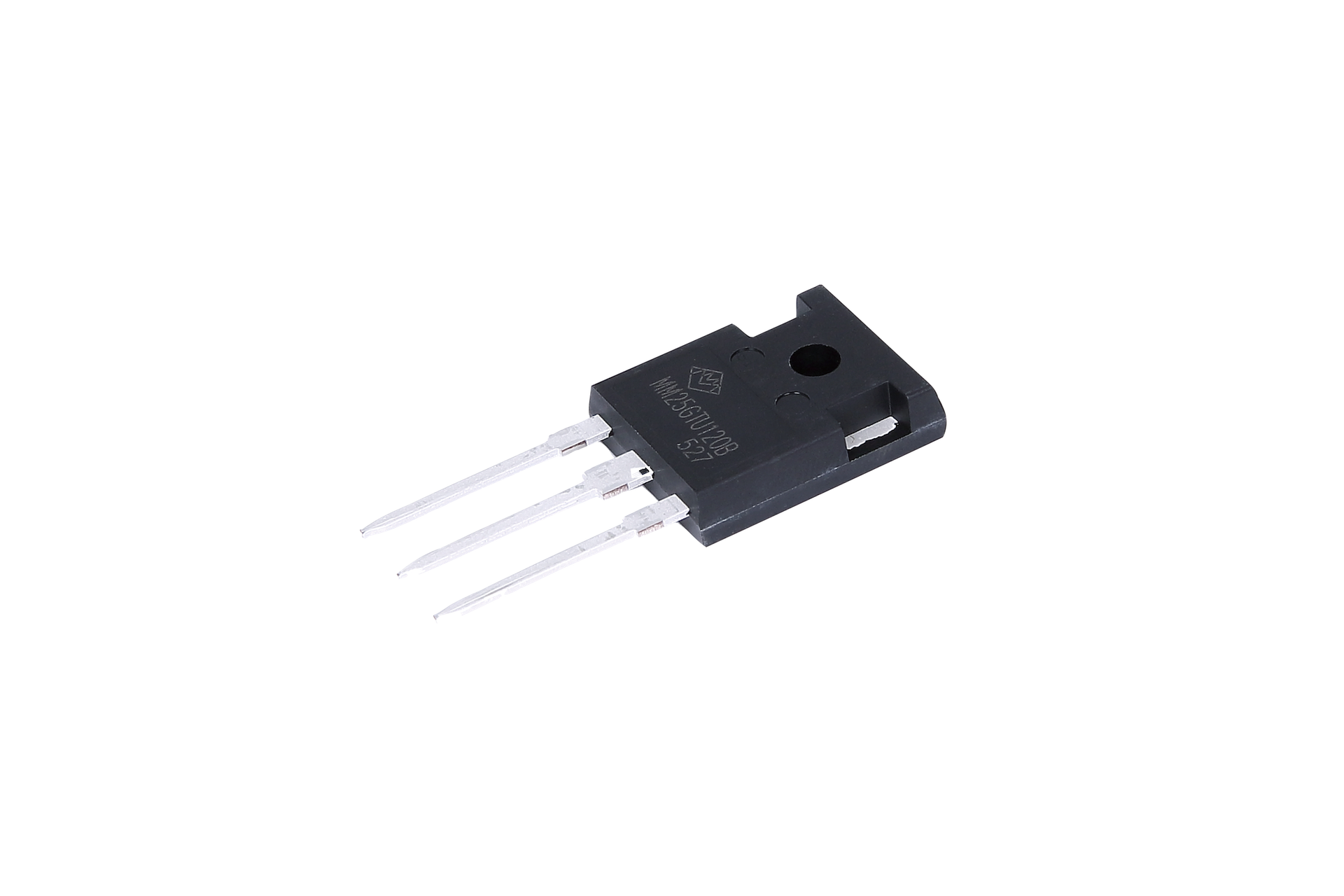

宏微TO-247封裝的IGBT分離器件，採用自行開發的低Vce Trench IGBT晶片製作而成，目前提供電壓範圍650V和1200V的IGBT分離器件。根據切換速度分成兩類，第一類為G3T系列， G3T系列為典型的電源應用，例如馬達驅動器、電源轉換和開關頻率小於15 Khz的電路應用。而另一系列為G3U，G3U系列具有高速開關功能，非常適合用於焊接機、感應加熱和開關頻率大於15 Khz的應用。
範圍:
650-1350V /10-75A
產品特性:
開關速度快
逆向恢復電荷低
軟恢復特性
漏電流值低
額定的雪崩能量
產品應用:
電焊機
電磁爐
變頻器
各式開關電源
UPS電源
馬達驅動器
| 型號 | VCES (V) |
IC nom (A) |
VCE (sat) (V) |
Eoff (mJ) |
PD (W) |
RthJC (℃/W) |
封裝 | 規格表 | 詢問 |
|---|---|---|---|---|---|---|---|---|---|
| MM50GBU65B | 650 | 50 | 1.5 | 1.9 | 357 | 0.42 | TO-247 |  | 加入 |
| MM40G3U65B | 650 | 40 | 1.75 | 0.85 | 230 | 0.65 | TO-247 | | 加入 |
| MM40G3U65BN | 650 | 40 | 1.75 | 0.85 | 230 | 0.65 | TO-247 | | 加入 |
| MM60G3U65B | 650 | 60 | 1.8 | 1.04 | 300 | 0.5 | TO-247 | | 加入 |
| MM75G5U65BKX | 650 | 75 | 1.7 | 1.35 | 385 | 0.39 | TO-247 | | 加入 |
| MM75G5U65BX | 650 | 75 | 1.7 | 1.15 | 385 | 0.39 | TO-247 | | 加入 |
| MM75G3T65B | 650 | 75 | 1.55 | 2.52 | 417 | 0.36 | TO-247 | | 加入 |
| MM75G5T65B | 650 | 75 | 1.5 | 2.3 | 385 | 0.39 | TO-247 | | 加入 |

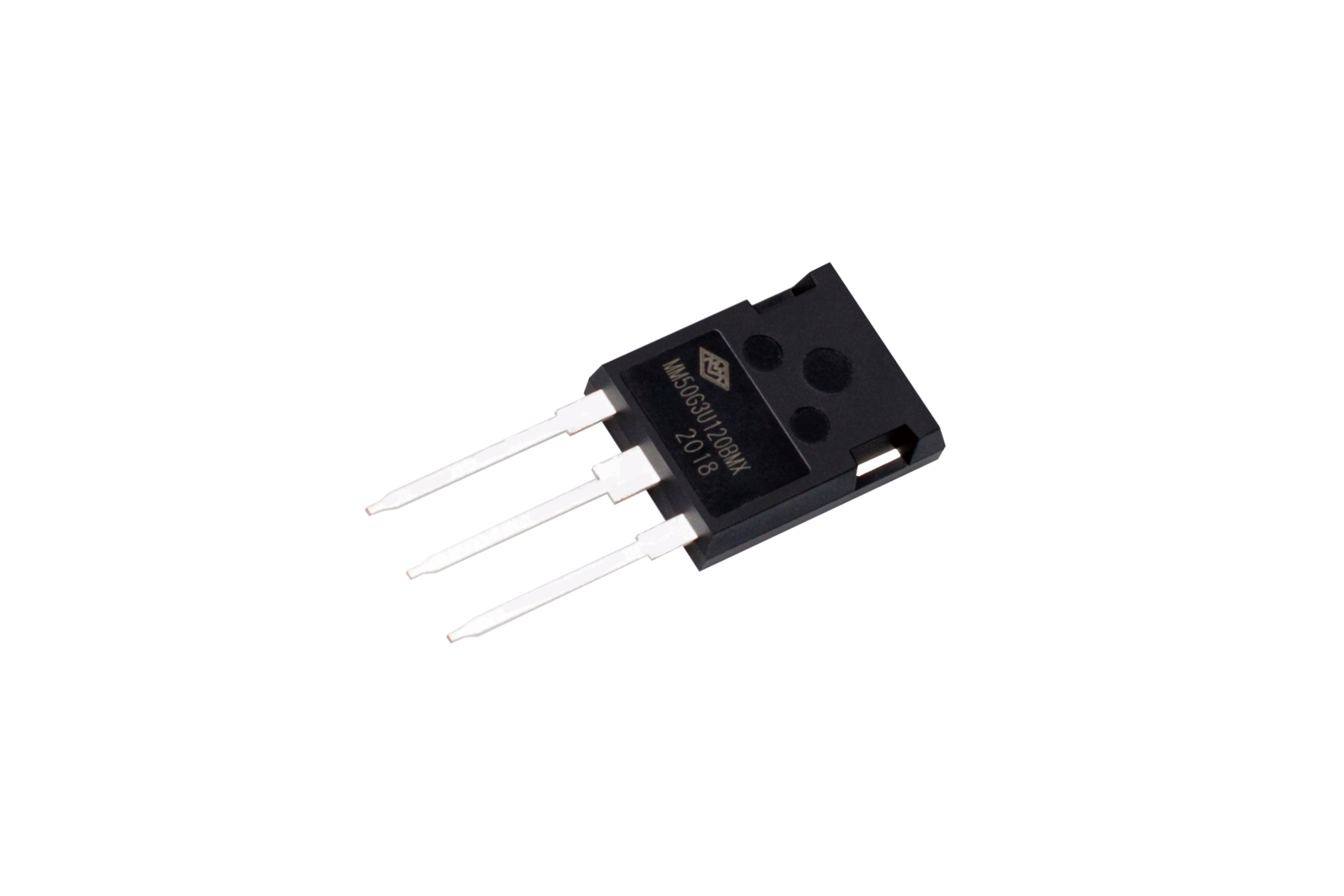

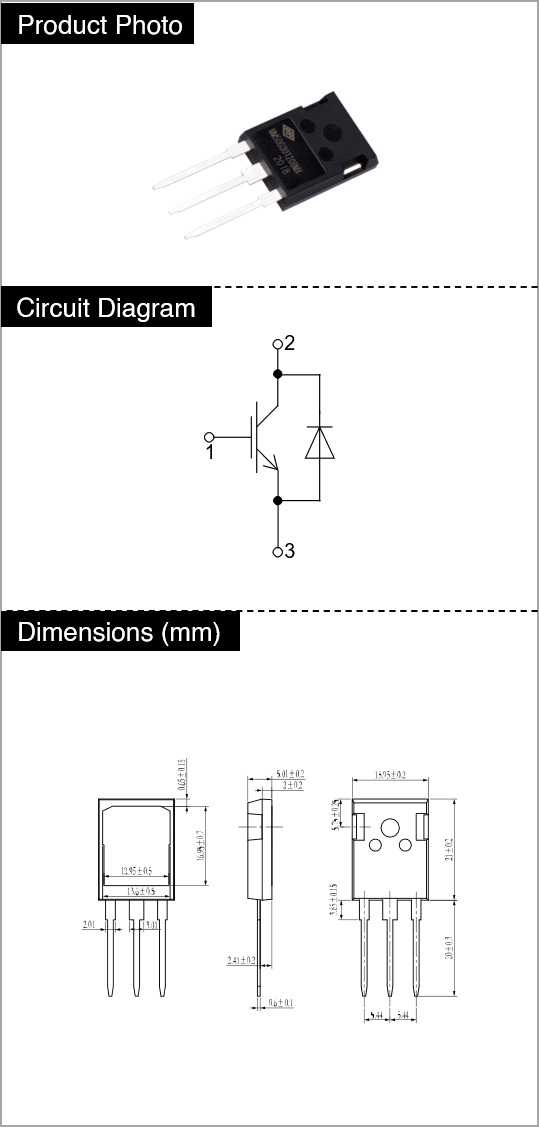

| MM120G3T65BM | 650 | 120 | 1.6 | 5.1 | 750 | 0.2 | TO-247Plus | | 加入 |
| MM10G3T120B | 1200 | 10 | 1.85 | 0.65 | 125 | 1.2 | TO-247 | | 加入 |
| MM15G3T120B | 1200 | 15 | 1.85 | 1.12 | 200 | 0.75 | TO-247 | | 加入 |
| MM25G3T120B | 1200 | 25 | 1.8 | 2.4 | 326 | 0.46 | TO-247 | | 加入 |
| MM40G3T120B | 1200 | 40 | 1.9 | 4.2 | 395 | 0.35 | TO-247 | | 加入 |
| MM50G3T120BM | 1200 | 50 | 1.8 | 3.9 | 535 | 0.28 | TO-247Plus | | 加入 |
| MM25G3U120BX | 1200 | 25 | 2.15 | 1 | 326 | 0.46 | TO-247 | | 加入 |
| MM40G3U120B | 1200 | 40 | 1.9 | 2 | 395 | 0.38 | TO-247 | | 加入 |
| MM40G3U120BX | 1200 | 40 | 1.9 | 2 | 395 | 0.38 | TO-247 | | 加入 |
| MM50G3U120BMX | 1200 | 50 | 1.95 | 2.4 | 535 | 0.28 | TO-247Plus | | 加入 |
| MM75G5U120BM | 1200 | 75 | 1.7 | 3.5 | 535 | 0.28 | TO-247Plus | | 加入 |
| MM20G3R135B | 1350 | 20 | 1.6 | 1.4 | 333 | 0.45 | TO-247 | | 加入 |
| MM20G3T135B | 1350 | 20 | 1.65 | 1.3 | 268 | 0.56 | TO-247 | | 加入 |
