快速恢復二極體
模組

Name: 快速恢復二極體模組
Brand: MacMic
SKU: 宏微快速恢復二極體模組

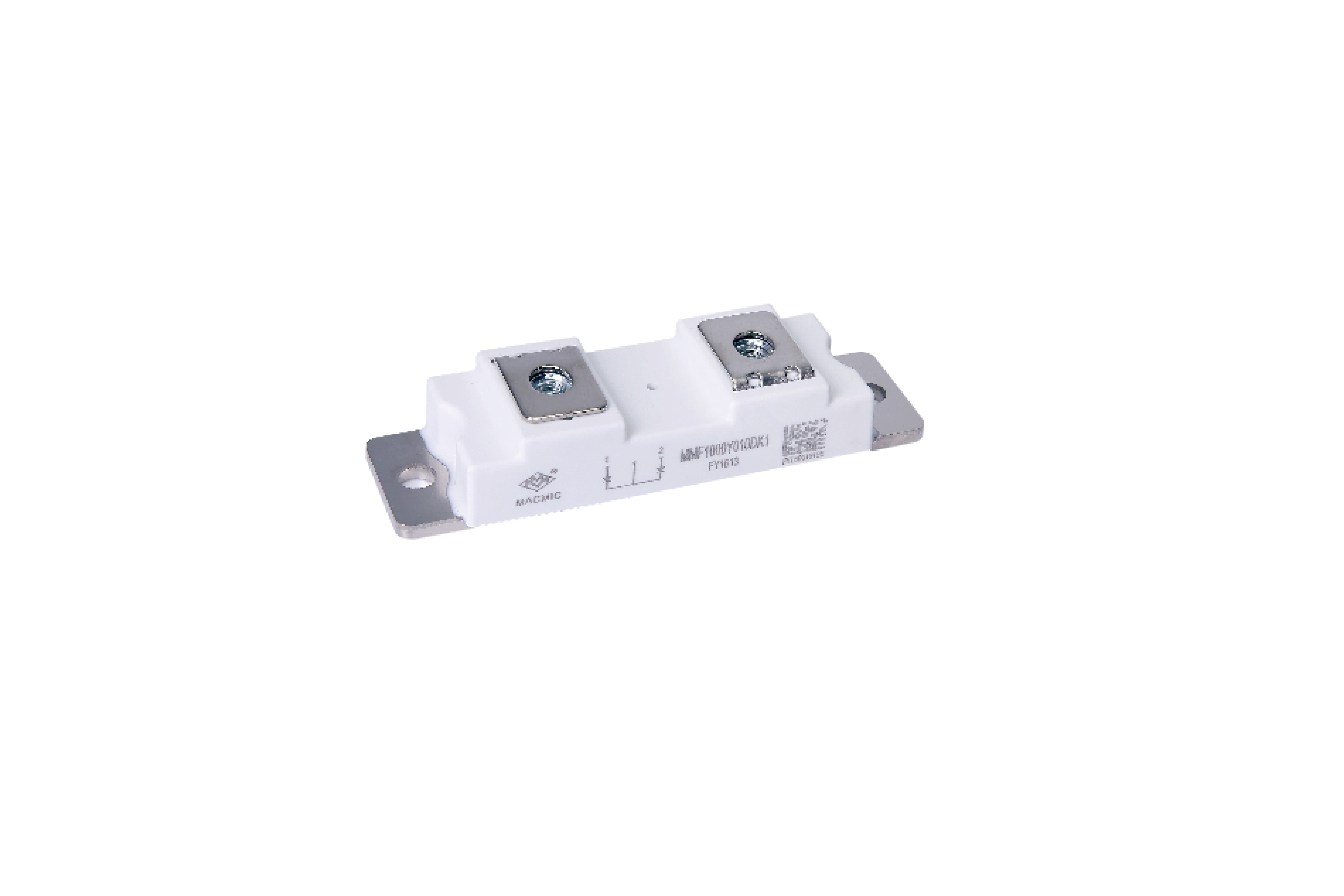

快速恢復二極體模組

1 / 7

2 / 7

3 / 7

4 / 7

5 / 7

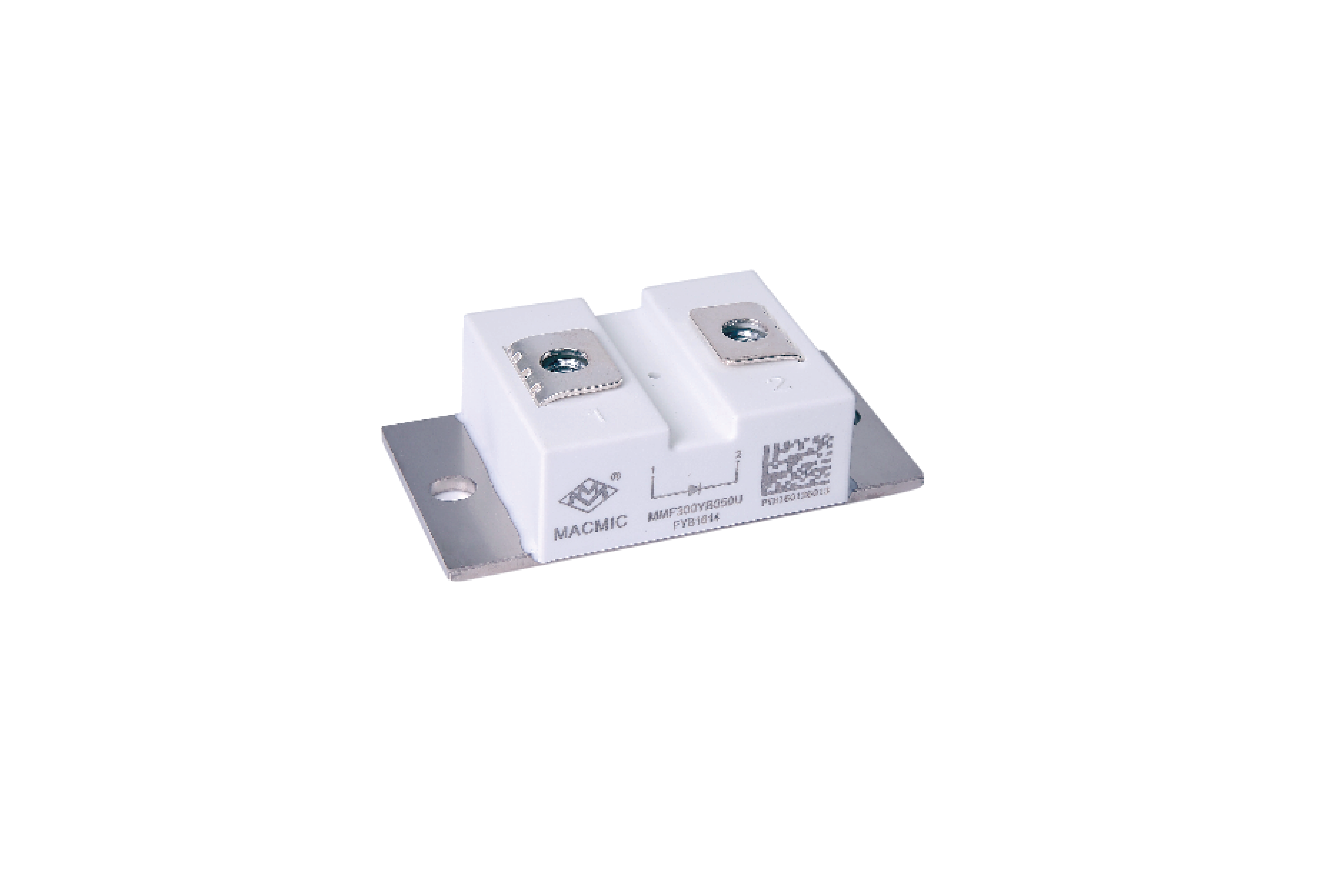

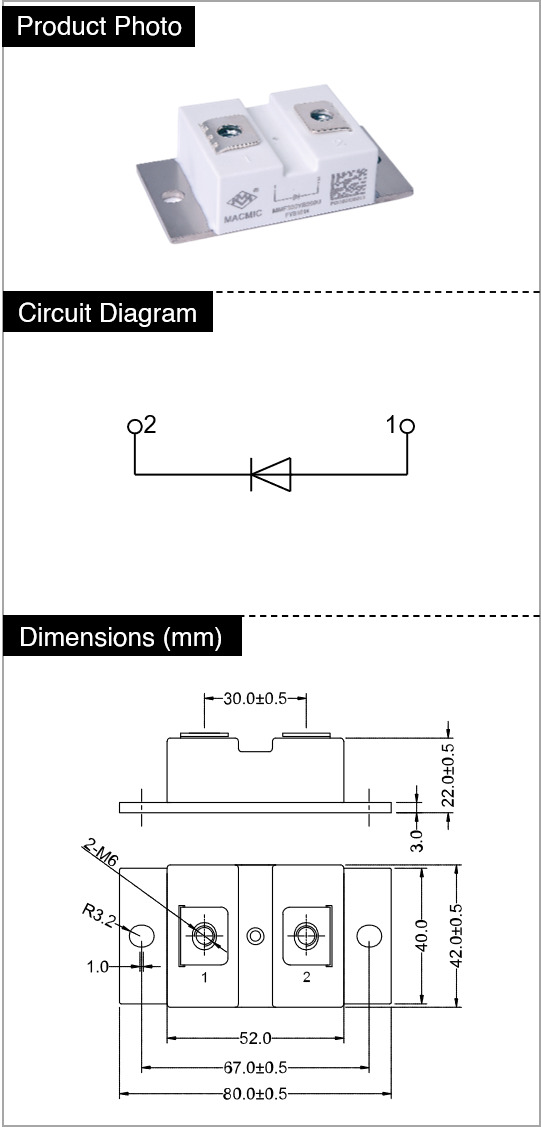

FYB

6 / 7

7 / 7

❮ ❯

宏微快速恢復二極體模組是完全由宏微的快速恢復二極體晶片製成，具有快速和軟恢復的特性，可被應用在功率因數校正和斬波器等高速開關的應用中，它還具備低正向電壓和低傳導損耗的特性，相當適合用於輸出整流電路。根據目前的市場需求，我們供應低成本的非隔離式和全隔離式封裝，並提供各種內部電路配置，例如目前的配置包含單單元、半橋、共陰極和共陽極，讓設計人員能有更彈性的選擇。

範圍:

100-1700V /100-1200A

產品特性:

恢復時間快
逆向恢復電荷低
軟恢復特性
正向壓降低
額定的雪崩能量
無機械應力封裝

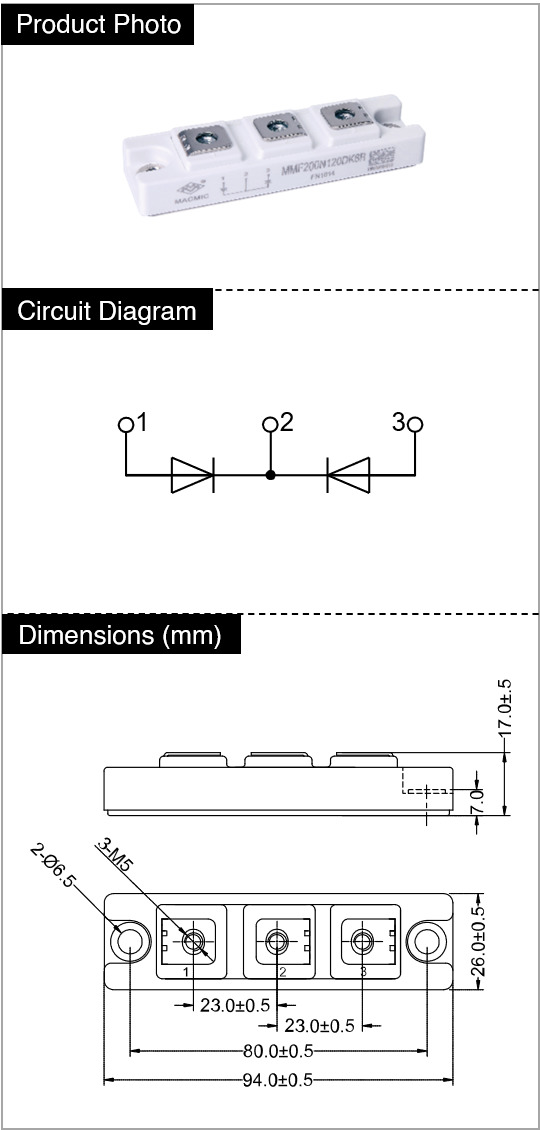

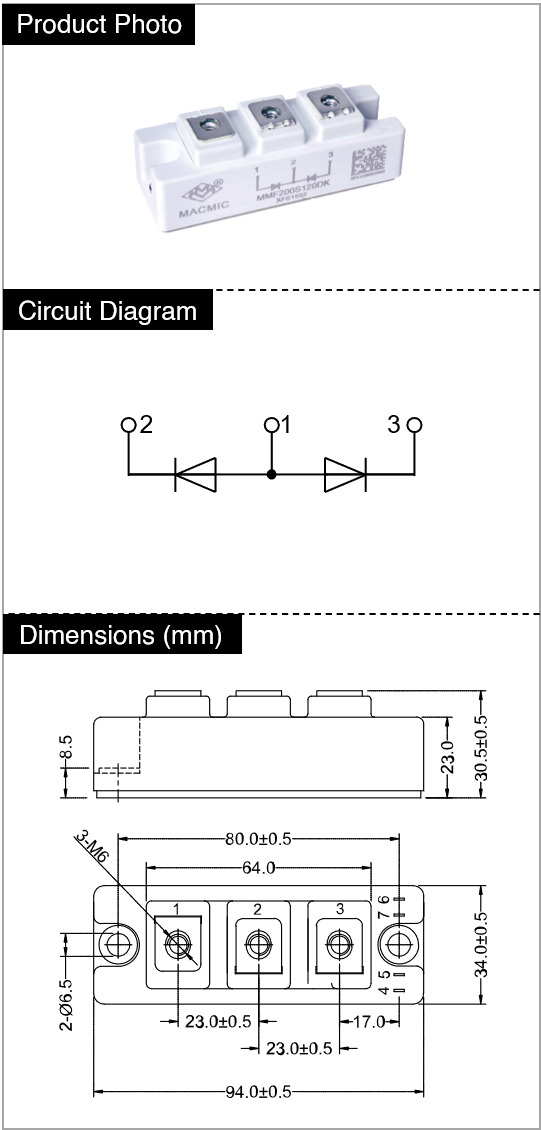

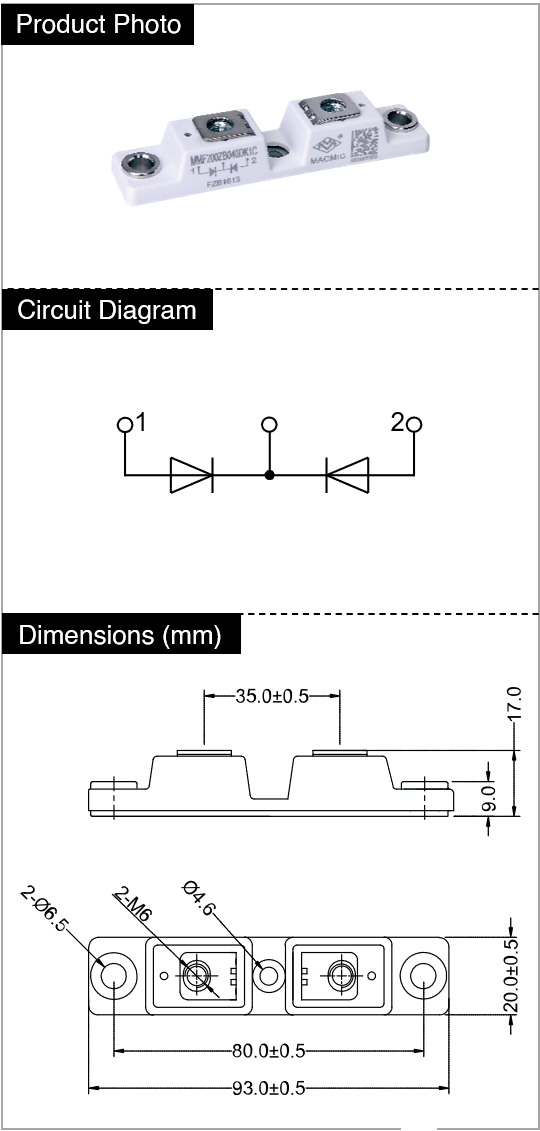

電路結構:

非絕緣式共陰電路
絕緣式共陰電路
絕緣式共陽電路
絕緣式半橋電路

產品應用:

電焊機
各式開關電源
變頻器
功率因數校正裝置
不斷電系統

規格表

TC = 25°C unless otherwise noted.

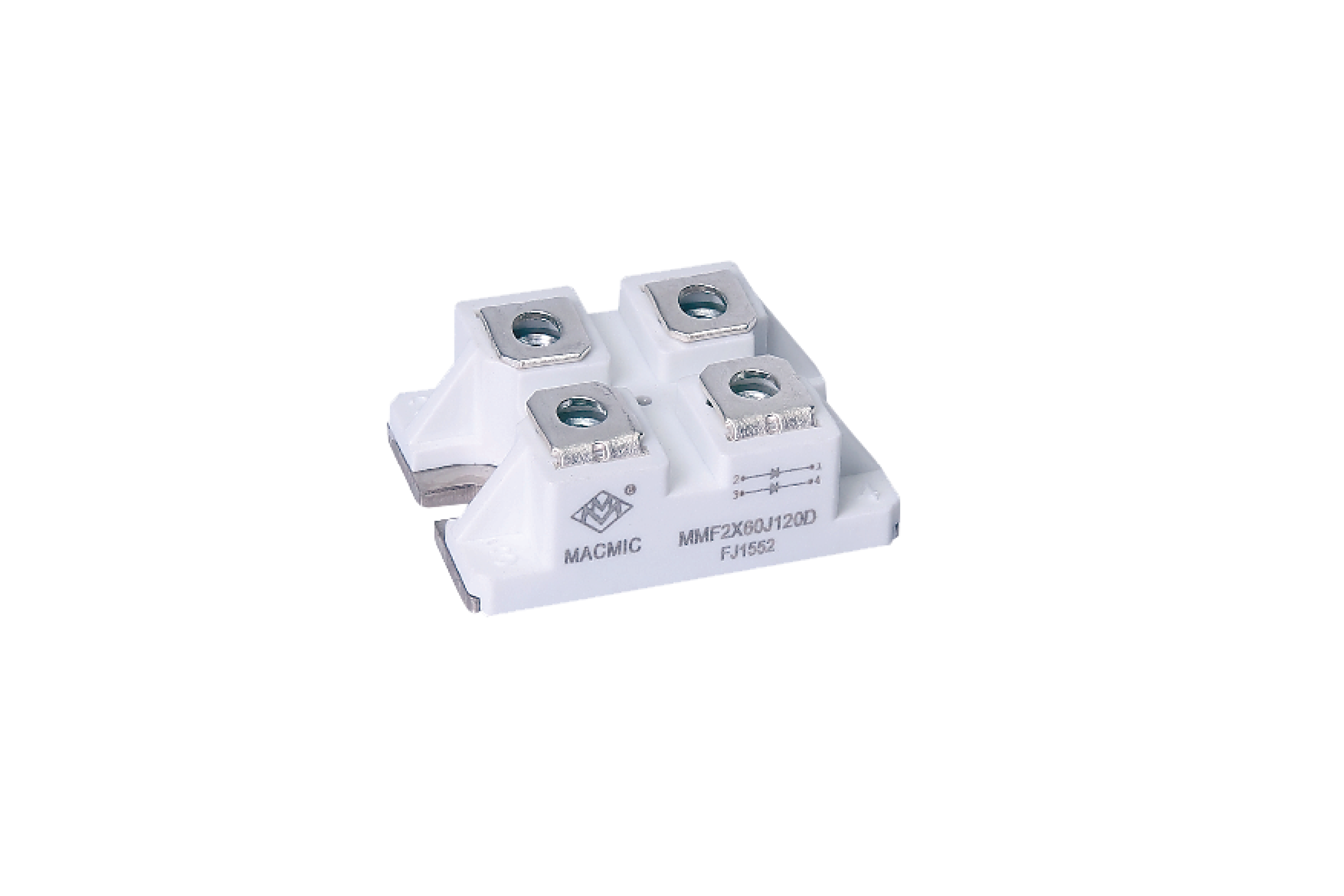

型號	V_RRM (V)	I_F(AV) (A)	V_F (V)	t_rr (ns)	P_D (W)	R_thJC (℃/W)	封裝	規格表	詢問
MMF2X100J120D6B	1200	2X100	3.25	150	280	0.44	FJ		加入
MMF2X60J120D	1200	2X60	1.8	135	192	0.65	FJ		加入
MMF2X100J120D	1200	2X100	2.15	125	312	0.4	FJ		加入
MMF2X60J070D	700	2X60	1.15	150	208	0.6	FJ		加入
MMF2X100J060D	600	2X100	1.35	95	417	0.3	FJ		加入
MMF2X100J040D	400	2X100	1.2	62	360	0.34	FJ		加入

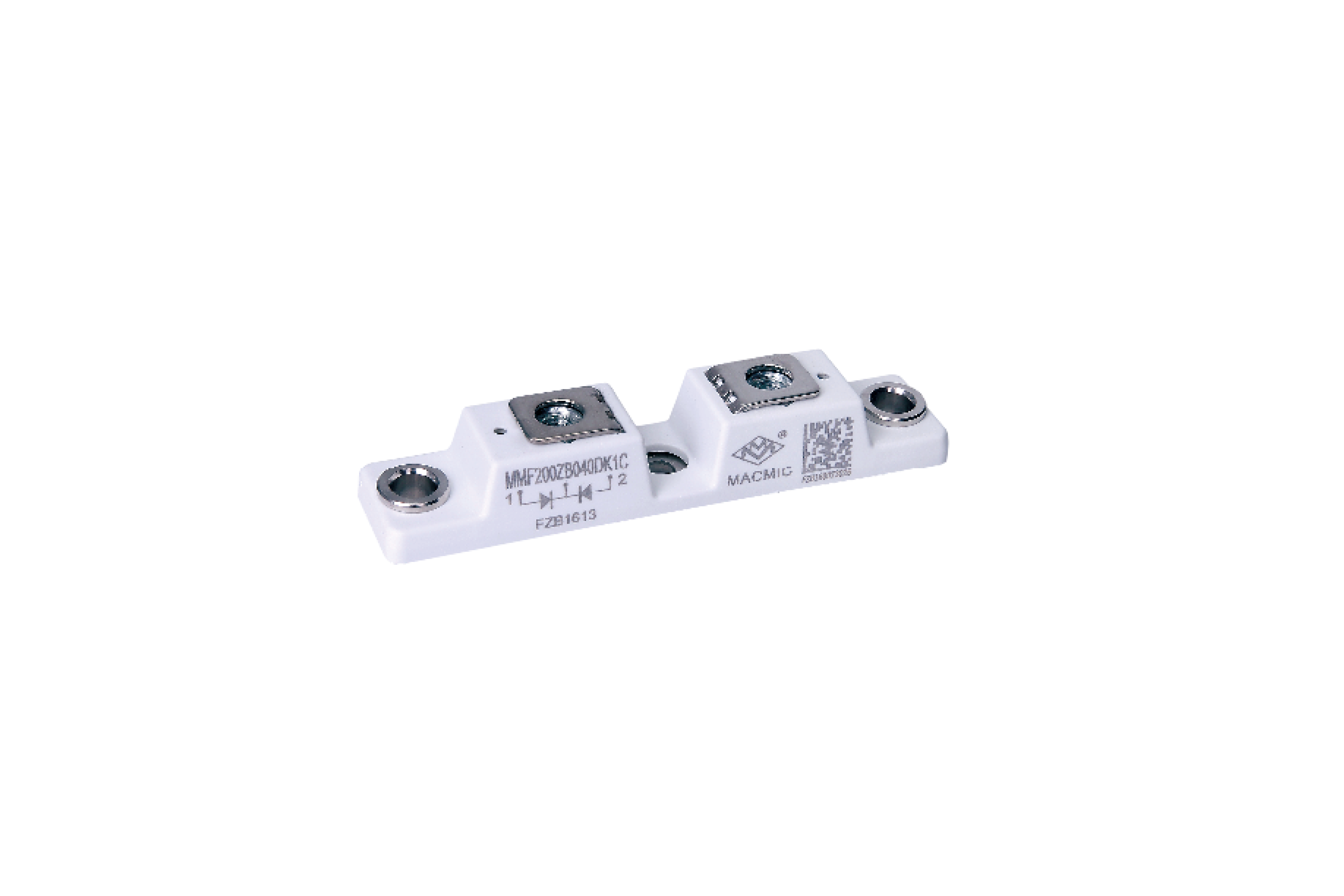

MMF400Z020DK1	200	2X200	0.95	90	625	0.2	FZ		加入
MMF200ZB040DK1B	400	2X100	1	70	625	0.2	FZ		加入
MMF200ZB040DK1D	400	2X100	1.25	49	338	0.37	FZ		加入
MMF200ZB060DK1C	600	2X100	1.2	130	500	0.25	FZ		加入
MMF200ZB060DK1	600	2X100	1.15	105	625	0.2	FZ		加入
MMF200ZB040DK1	400	2X100	1	70	625	0.2	FZ		加入
MMF200ZB040DK1C	400	2X100	1.1	75	560	0.22	FZ		加入

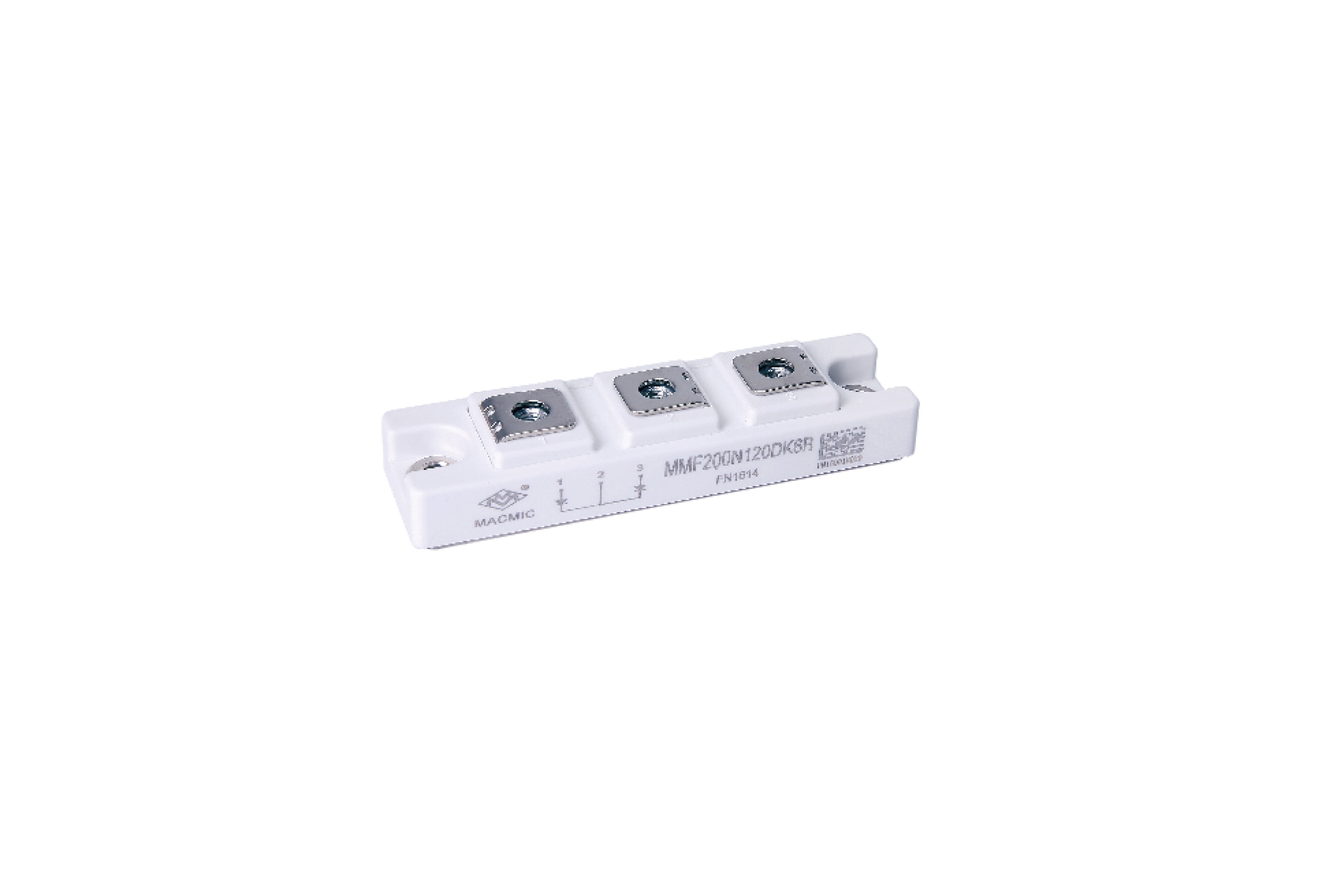

MMF400N010DK6B	100	2X200	0.62	105	520	0.24	FN		加入
MMF100N120B	1200	2X100	1.6	135	280	0.44	FN		加入
MMF150N060B6B	600	2X150	1.15	130	370	0.34	FN		加入
MMF200N070DA	700	2X100	1.2	140	370	0.34	FN		加入
MMF200N120DA	1200	2X100	1.77	150	280	0.44	FN		加入
MMF200N120DK6B	1200	2X100	3.25	150	280	0.44	FN		加入
MMF400N020DK2B	200	2X200	0.9	135	370	0.34	FN		加入
MMF200N120DA6B	1200	2X100	3.25	150	280	0.44	FN		加入
MMF200N070DK	700	2X100	1.2	140	370	0.34	FN		加入
MMF200N120DK	1200	2X100	1.77	150	280	0.44	FN		加入
MMF300N060DK6B	600	2X150	1.25	95	370	0.34	FN		加入
MMF800Y020DK1	200	2X400	1	165	1562	0.08	FY		加入
MMF400Y040DK1B	400	2X200	1.2	75	1562	0.08	FY		加入
MMF300Y040DK1B	400	2X150	1.2	65	1250	0.1	FY		加入
MMF200Y060DK1	600	2X100	1.2	91	625	0.2	FY		加入
MMF300Y040DK1	400	2X150	1.2	65	1250	0.1	FY		加入
MMF300Y060DK1B	600	2X150	1.3	95	1670	0.075	FY		加入
MMF300Y060DK1	600	2X150	1.2	100	1560	0.08	FY		加入
MMF400Y040DK1	400	2X200	1.2	75	1562	0.08	FY		加入
MMF1000Y010DK1	100	2X500	0.84	100	1041	0.12	FY		加入
MMF200Y040DK1	400	2X100	1	70	625	0.1	FY		加入
MMF400Y010DK1	100	2X200	1	65	694	0.18	FY		加入
MMF300YB070U	700	300	1.38	121	1040	0.12	FYB		加入
MMF300YB050U	500	300	1.2	160	1136	0.11	FYB		加入
MMF400S060DK2B	600	2X400	1.3	162	1136	0.11	FS		加入
MMF300S120DA2B	1200	2X300	2.8	135	893	0.14	FS		加入
MMF300S120B2B	1200	2X300	2.8	135	893	0.14	FS		加入
MMF150S120DA	1200	2X150	1.6	145	568	0.22	FS		加入
MMF150S120B2B	1200	2X150	1.6	145	568	0.22	FS		加入
MMF300S120DA	1200	2X300	2.8	135	893	0.14	FS		加入
MMF300S060DA	600	2X300	1.15	150	893	0.14	FS		加入
MMF200S120DA	1200	2X200	2.3	110	568	0.22	FS		加入
MMF200S060DA	600	2X200	1.15	140	694	0.18	FS		加入
MMF150S060DA	600	2X150	1.15	130	569	0.22	FS		加入
MMF600S060U	600	600	1.15	175	1665	0.075	FS		加入
MMF300S120U	1200	300	2.75	150	890	0.14	FS		加入
MMF400S120U	1200	400	3	180	1136	0.11	FS		加入
MMF600S120U	1200	600	2.8	200	1250	0.1	FS		加入
MMF100S170B2B	1700	2X100	1.8	500	568	0.22	FS		加入
MMF200S170DA2B	1700	2X200	1.8	750	893	0.14	FS		加入
MMF300S120DK2B	1200	2X300	2.8	135	893	0.14	FS		加入
MMF200S120DK2B	1200	2X200	2.3	110	568	0.22	FS		加入
MMF150S120DK2B	1200	2X150	1.6	145	568	0.22	FS		加入
MMF300S060DK2B	600	2X300	1.1	165	835	0.15	FS		加入
MMF200S060DK2B	600	2X200	1.15	140	694	0.18	FS		加入
MMF150S060DK2B	600	2X150	1.25	95	416	0.3	FS		加入
MMF400S040DK2B	400	2X400	1.55	120	1250	0.1	FS		加入
MMF400S170U	1700	400	1.8	1100	1350	0.09	FS		加入
MMF100S170DK	1700	2X100	1.8	500	568	0.22	FS		加入
MMF300S120DK	1200	2X300	2.8	135	893	0.14	FS		加入
MMF200S120DK	1200	2X200	2.3	110	568	0.22	FS		加入
MMF150S120DK	1200	2X150	1.6	145	568	0.22	FS		加入
MMF300S060DK	600	2X300	1.15	150	893	0.14	FS		加入
MMF200S060DK	600	2X200	1.15	140	694	0.18	FS		加入
MMF150S060DK	600	2X150	1.15	130	568	0.22	FS		加入
MMF200S170B	1700	2X200	1.8	750	893	0.14	FS		加入
MMF100S170B	1700	2X100	1.8	500	568	0.22	FS		加入
MMF300S120B	1200	2X300	2.8	135	893	0.14	FS		加入
MMF200S120B	1200	2X200	2.3	110	568	0.22	FS		加入
MMF150S120B	1200	2X150	1.6	145	568	0.22	FS		加入
MMF300S060B	600	2X300	1.15	150	893	0.14	FS		加入
MMF200S060B	600	2X200	1.15	140	694	0.18	FS		加入
MMF150S060B	600	2X150	1.15	130	568	0.22	FS		加入

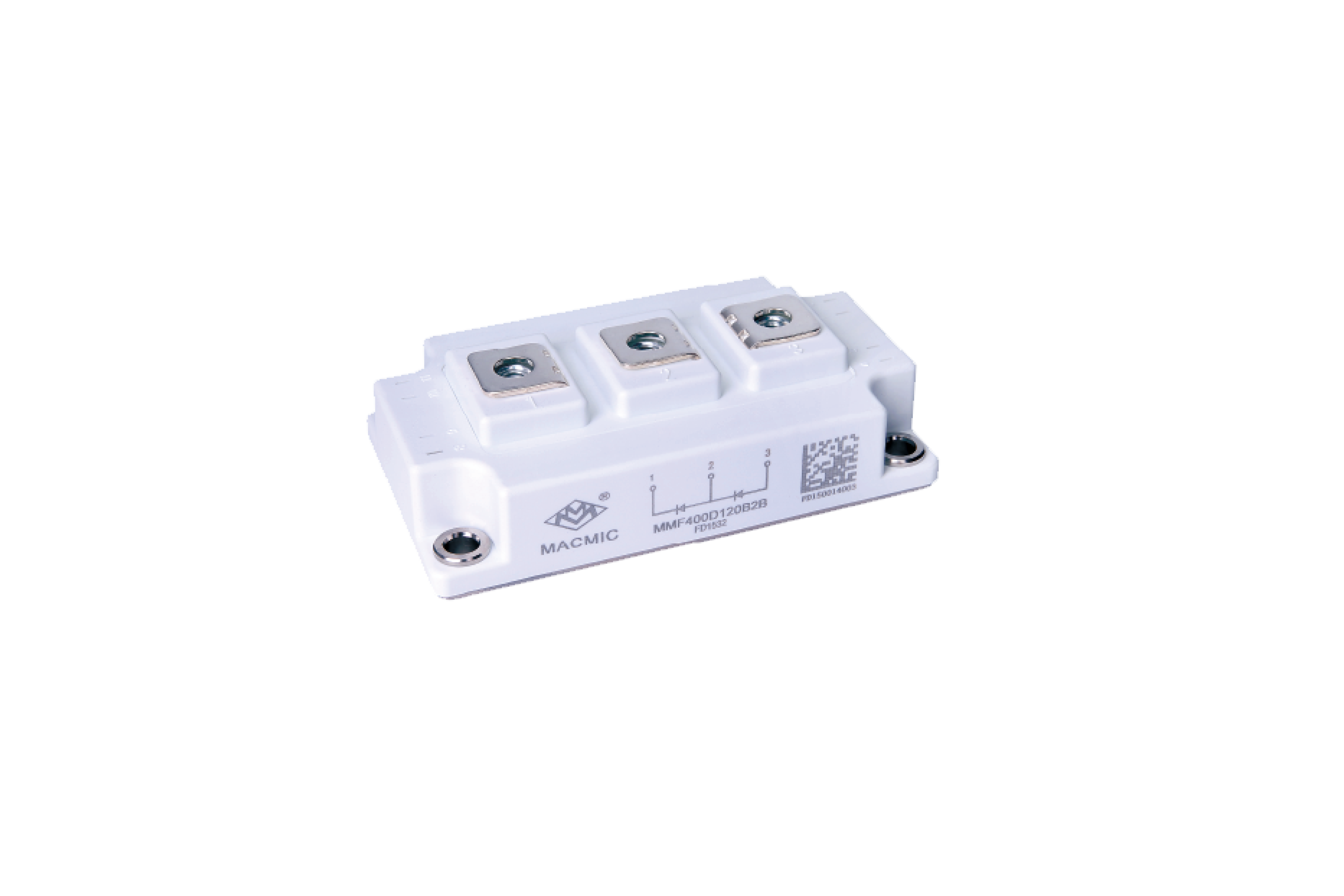

MMF400D170B2B	1700	2X400	1.95	2000	1250	0.1	FD		加入
MMF400D120B2B	1200	2X400	3	180	1130	0.11	FD		加入
MMF400D120U	1200	400	2.1	190	1450	0.085	FD		加入
MMF300D170B2B	1700	2X300	2	500	893	0.14	FD		加入
型號	V_RRM (V)	I_F(AV) (A)	V_F (V)	t_rr (ns)	P_D (W)	R_thJC (℃/W)	封裝	規格表	詢問
